鉆機固控系統都有哪些管匯連接？他們是怎么工作的？有什么作用？今天和大家分享一下，鉆機固控系統管匯：聯通管線，泥漿泵管線，混漿管線，平衡管線，溢流管線，清水管線，泥漿槍管線，補給管線，高架管線等9大管線。了解清楚固控系統各大管匯連接，對固控系統選型和現場安裝系統運行等有很重要的指導意義。

聯通管線

聯通各個泥漿罐的管線，其位于罐與罐之間連接；一般罐與罐之間相隔1米-1.5米，主要取決于泥漿罐的布局方式，橫向布局還是縱向布局或者其他布局！

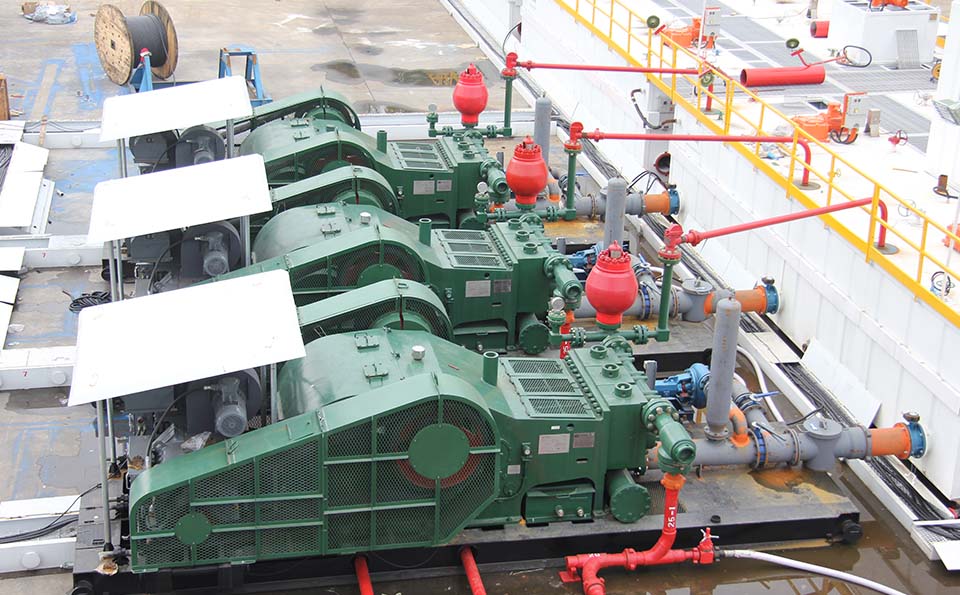

泥漿泵管線

泥漿泵管線的主要作用為將鉆機固控系統中混配好的泥漿輸送到鉆井平臺中。其分為罐內和罐外管匯，其一般連接為12寸管匯！其連接方式可以軟管連接也可硬管連接，主要取決客戶。

泥漿槍管線

高壓和低壓泥漿管匯，主要和泥漿泵連接！用來沖洗泥漿罐和補漿！

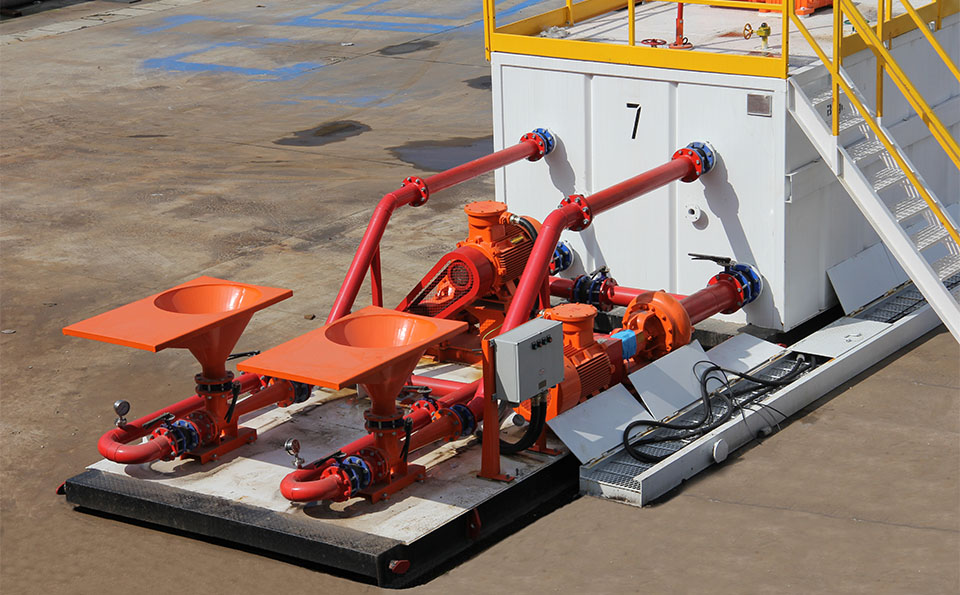

混漿管線

混漿管線是連接固控系統后面幾個儲漿罐進行混配泥漿，其中包括混漿吸入管線和混漿拍出管線！混漿管線主要調配泥漿的粘度。讓固控設備處理后的泥漿粘度達到鉆井需要！

平衡管線

主要通過閥門來用來控制平衡混漿罐之間泥漿。

溢流管線

溢流管線一般在固控系統泥漿罐之間上部安裝，四級固控設備主要用來控制鉆井液中的含固量，從而實現改變泥漿的密度，其中振動篩是最重要的控制鉆井液密度的設備，其次就是溢流管匯，溢流管匯通過將固控設備幾個隔倉之間聯通，從而實現調配泥漿密度用！

清水管線

鉆井一開時，沒有泥漿，主要注入清水鉆井，需要清水管線，來源于水罐！

補給管線

專門的補給罐連接，用來儲存水基泥漿，在鉆機起鉆初期，通過補給泵將提前混配好的泥漿注入到井底，用來補充泥漿的管線！

高架管線

鉆井平臺鉆桿中返出的泥漿通過高位管線進入液氣分離器或者振動篩的管線！包括輸入管線和回流管線！
